CLEARANCE-TEST: VOH's letzte Kreation zur Messung des Unruhspiels

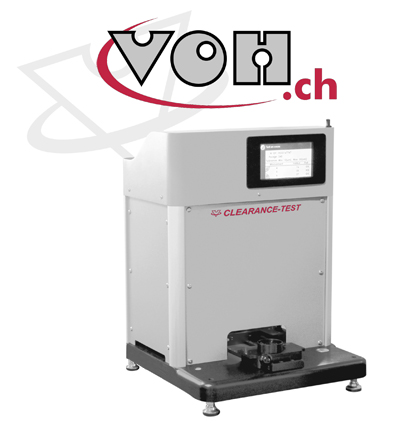

Seit fast 20 Jahren führt VOH SA unaufhörliche Neuerungen ein und schiebt die Grenzen der Qualitätskontrolle für die Mikrotechnik, besonders für die Uhrmacherei, immer weiter hinaus. Diese Erfahrung und stetes aufmerksames Hinhören auf die Bedürfnisse der Uhrenindustrie haben VOH SA dazu gebracht, CLEARANCE-TEST zu entwickeln. CLEARANCE-TEST ist ein Gerät, welches das Unruhspiel auf laufenden Uhrwerken messen kann.
Das Uhrwerk, das gemessen werden soll, wird auf einen spezifischen Werkteilhalter gesetzt, der mit einem RFID-tag ausgestattet ist. Die automatische Erkennung des Werkteilhalters führt zur Initialisierung der Testsequenz, die das Uhrwerk durchlaufen soll. Das Unruhspiel wird wie folgt gemessen:
Der Nullpunkt wird per Taster eingestellt, ohne Kraft auf den Deckstein auf der Seite des Unruhkolbens. Der Unruhkolben wird anschliessend gebogen, mit kontrollierter Kraft, die jeglichen Prellschlag während des Verschiebens verhindert. Während dieser kontrollierten Beugung misst ein Taster die Verschiebung des Unruhkolbens und gleichzeitig überwacht ein Sichtsystem, das auf CMOS-Technologie beruht, die Frequenz der Unruh. Dieses von VOH SA entwickelte System mit kontrolliertem Licht verhindert Probleme mit Lichtreflexen. Das Unruhspiel entspricht der gemessenen Position, in der die Frequenz der Unruh abnimmt. Es ist der Moment, wo der Deckstein den Unruhzapfen berührt und ihn bremst. Die Messgenauigkeit des Spiels liegt bei +/- 2um.
Der Apparat ist mit einem integrierten Laminar-flow ausgestattet und verfügt über die nötigen Anschlüsse für Datenexport, Ticketausdruck oder Erfassen von Fabrikationsaufträgen per Strichcode. Ein Touchscreen informiert den Benutzer über den Verlauf des Tests wie auch über die erhaltenen Ergebnisse.
Entdecken Sie CLEARANCE-TEST und viele andere Produkte an der EPHJ
Bestellen Sie ab sofort Ihre Gratiseintritte für die Fachmesse und besuchen Sie unseren Stand P-19 vom 17. bis 20. Juni 2014 in Genf.
